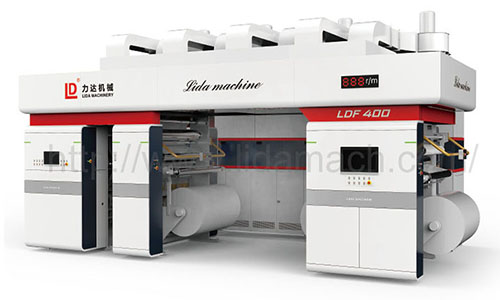

無溶劑復合機的主要結構包括：兩個放卷裝置、一個收卷裝置、無溶劑粘合劑涂布裝置、復合裝置和一套無溶劑供膠裝置。

由于不需要干燥烘道，無溶劑復合機整機尺寸約為4790x2180x2910mm，結構緊湊方便，運行功耗僅為16kw。

無溶劑復合機器采用浮動式傳膠輥，更換方便。無溶劑復合機的傳膠輥是專門配制的，具有一定的硬度的橡膠輥。

專有的撓性連接裝置使傳膠輥在運行過程中處于設計的浮動運行位置，不僅可以消除霧化現象，還可以減少摩擦產生的熱量，為滿足工藝要求，精密自動控溫裝置在要求范圍內。

當無溶劑復合機設備停機時，一個單獨氣缸將無溶劑復合機與其他輥分開，以便于清潔。在改變不同涂布寬度時，更換只需要較短的時間。浮動輥的另一種先進形式是根據配置要求采用的套筒設計。
